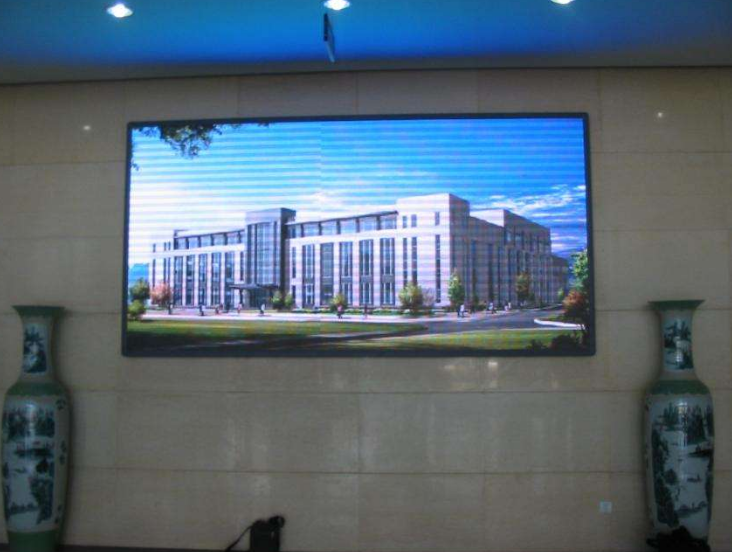

在安装LED显示屏时，首先将切割好的型材拼接，也就是组装好LED显示屏外框。市场上通用型有方形、圆形，但组装方法是一样的。把外框架组装完毕，将单元板摆放于框架内（框架又槽一面是正面），此时，安装背条的位置应相当准确的，避免错误，若错一根需更改全部。制作前首先确定LED显示屏外框的大小，以最常用的3.5x90型材和P10单元板（显示屏大小为2块x5块）为例阐述确定外框方法如下：
(1)确定单元板的尺寸，需精确至毫米。拿P10单元板来说:其尺寸为16cmx32cm。
(2)计算显示屏内单元板高和宽的净尺寸，如高为2块(单元板)x16cm=32cm;宽为32cmx5块(单元板)=160cm。
(3)在计算出的净尺寸中减去4mm,如上，其净尺寸为32cmx160cm,那么铝型材尺寸应为:(32cm-4mm)x(160cm-4mm)=31.6cmx159.6cm。31.6和159.6就是铝型材的实际尺寸，当LED显示屏的屏长超过3m以上需减去5mm。
(4)把边角和截好的铝型材用自攻丝连接好，清理干净杂物，正面朝下放好。把单元板按方向放好，不可以把方向搞错。有插针的地方必须朝着铝型材，把磁铁托柱装到单元板上并把磁片放入托柱的凹槽里。
(5)量好轻钢龙骨所需的长度并截好，放到磁铁上，尽量让磁铁在龙骨的中央位置，防止距离有偏差。
(6)把龙骨用自攻丝和边框连接好。
(7)用排线把单元板连接起来成桥型，不能让排线有扭折现象。
(8)把电源固定到型材里面的合适位置，通常把电源放在LED显示屏下方的型材上，但要与单元板的绝缘。
(9)连接电源线。虽然LED显示屏为低压工作，但电流很大，应分路为单元板供电。一块P10单元板的额定电流为4A,也就是说一块40A的电源可以带十块单元板。布线时把单元板分为三组(其中一组有四块单元板)，采用三路电源为其供电，这样可使导线截面减小，给布线和接线带来方便。LED显示屏单元板的电源为并联连接，即正极连正极，负极连负极，一般VCC、+5V、+V为正极。GND、COM、-V为负极。且正负极一定不能接错，否则会造成单元板损坏。
(10)把控制卡放在单元板的输入端，且必须从电源上直接提供5V电源。控制卡的插针是有顺序之分的。连接时按单元板输入端的箭头标记接线。
(11)单元板和控制块的连接。控制卡插针有白色字母A标记，单元板的输入端也有此类标记，接线时应把两个A标记用排线平行的正确连接。
以上工作完成后，把LED显示屏内的杂物清理干净，防止导电的铝末、铁末、线头掉入电路板内引起单元板损坏。清理工作完成后，在通电测试前应做好数据线，因为控制卡在未改数据线前都是不能正常显示的。
