LED单元板常见的检测方法

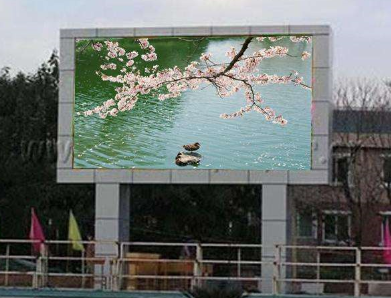

LED电子显示屏很重要的组成部分就有LED单元板,如果单元板有问题,会直接影响LED显示屏的整体质量!所以,如何辨别LED单元板的好坏是LED显示屏商家关心的问题,下面整理了一些检测LED单元板的常见方法。

一、材质

1. LED单元板板材

有些LED单元板厂家为了低价竞争,采用廉价的阻燃纸质板或者是单面纤维板作为LED灯的PCB线路板。因为全玻纤PCB板很贵。刚开始看不出差别,一般情况下不出一年就会因为受潮、紫外线破坏、氧化等原因而断裂,导致整个LED单元板报废。高品质的LED单元板必须用双面全玻纤PCB板,虽然成本高,但质量有保障。

2. IC器件

观察所用IC器件的品牌是否具有一致性。用什么型号的IC,以及用多少个IC,这些也足以影响着LED单元板的质量。有些LED显示屏生产厂家,为了节约成本,在生产单元板的时候会故意减少IC的数量,或者夹杂其他牌子的IC。

3. 灯珠和芯片:

肉眼是无法分辨灯珠的好坏的。只能靠长时间的测试,也就是行家说的老化测试。一般的LED显示屏厂家的做法是:出厂前通电,检查LED显示屏能否正常运作,是不会经过长时间的老化测试的。因为这里面有时间成本和人力成本。

二、焊接质量

检查贴片是否有元件漏贴、错贴现象,是否有元件管脚毛刺短路的现象。检查直插件焊点是否光滑圆润,板面是否清洁整齐,无虚焊漏焊。检查发光点阵的插装平整度和油墨颜色的一致性。

三、通电测试

通电测试(可参考“性能测试报告”的步骤进行):

①通电测试发光点阵的一致性;

②通电测试对行驱动管CEM4953是否有效保护;

③通电测试信号传输能力。

上面就是关于检测LED单元板的好坏的常见方法,希望对LED显示屏商家们有所帮助。另外质量才是王道,拒绝廉价伪劣的LED显示屏也是厂家所需要做的,以免单元板损坏影响正常工作及后续不必要的维护。
